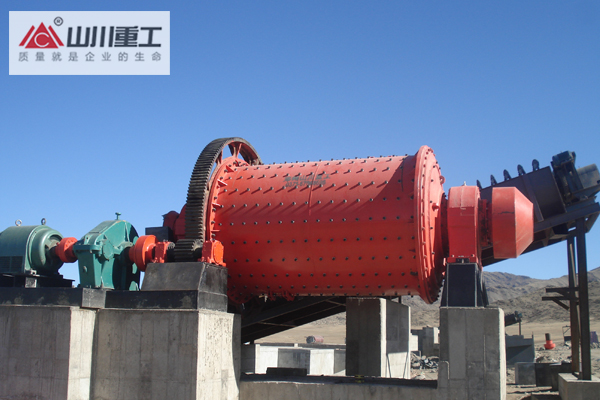

球磨機工作時，物料由進料裝置經入料中空軸螺旋均勻地進入球磨機**倉，該倉內有階梯襯板或波紋襯板，內裝各種規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在**倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

　　1、球磨機的分類

　　1.1 按筒體的形狀分類(按長度與直徑之比)

　?、俣掏睬蚰C：筒體長度L 小于筒體直徑D 的2 倍，即L≤2D 的球磨機為短筒球磨機，其通常為單倉結構，主要用于粗磨作業或一級磨作業，其作業效率較高，可以實現2-3 臺球磨機同時串聯使用，其使用范圍較廣。②中長筒球磨機：筒體長度L=3D 時為中長球磨機。③長筒球磨機：筒體長度L≥4D 時為長球磨機。其一般分為2-4 個倉。

　　1.2 按磨機裝入的研磨介質形狀分類

　?、黉撉蚰C內裝入的研磨介質主要為鋼段或鋼球，此類磨機的研磨力度較大，且結構輕便，轉速平穩。②棒磨機主要用于鋼棒介質的研磨，鋼棒的直徑多在50-100mm 之間，研磨時間較長。棒磨機的倉數一般為兩到四個不等，且各倉裝入的研磨介質存在一定差異。為保證其研磨的*終效果，工作人員會將圓柱形的鋼棒放在**個倉內，而將鋼球或鋼段放在其他幾個倉內。③礫石磨機內的研磨介質主要包括卵石、礫石、砂石、瓷球等。礫石磨機多采用瓷料或花崗巖作為襯板，被廣泛應用于彩色水泥、白色水泥、陶瓷等生產領域。

　　1.3 按卸料方式進行分類

　?、傥残妒侥C：尾卸式磨機分別以其首尾作為其磨料的入口和出口。磨機在工作時，工作人員從入口端將磨料喂入，再由另一端將其卸出。②中卸式磨機：中卸式磨機的入口在兩端，出口在磨機中部。工作人員通常從兩端喂入磨料，再由筒體中部卸出。

　　1.4 按排礦方式進行分類

　　①溢流型：通過中空軸排礦。②格子型：通過格子板排礦。③周邊型：通過筒體周邊排礦。

　　1.5 按傳動方式分類

　?、僦行膫鲃忧蚰C：此類磨機的傳動動力端在機身中心，電動機通過減速機實現了球磨機的運轉。在運轉時，球磨機中心的空心軸在動力系統的驅動下帶動磨體回轉。②邊緣傳動球磨機：電動機通過減速機帶動筒體邊緣的齒輪從而驅動筒體運動。

　　1.6 按作業特點分類

　?、贊袷侥C：給料的同時加入水，排料成一定濃度的料漿而排出，在閉路系統中與水力分級設備組成閉路作業。②干式磨機：排料有的用風流抽出，磨機與風力分級裝置組成閉路，如水泥磨采用自流排料。

　　2.球磨機的工作原理

　　2.1 球磨機的組成結構

 　　球磨機的內部結構較為復雜，組成部分較多。近年來，隨著節能減排理念的深入人心，球磨機也逐漸向節能化方向發展。球磨機的主要組成結構包括磨機筒體、端蓋、軸承、以及傳動部件等。其中，球磨機的傳動部件有三角帶、電機、減速機、皮帶輪幾部分。為保證筒體的研磨效率，工作人員常會在筒體內裝入直徑在25-150mm 的鋼棒或鋼球以增加研磨速率，裝入量通常占筒體容積的25%-50%。另外，筒體內還鑲有內襯板。端蓋位于筒體的兩端，通過螺絲與筒體底部的法蘭連接起來，中部有小孔，保證了廢氣的順利排出。軸承支撐著中空軸徑，有效減小了筒體間的摩擦，延長了筒體的人使用壽命。大齒輪圈：在筒體上固定。

　　2.2 磨料過程介紹

　　磨料作業是在球磨機筒體內進行的，電動機通過連軸器、減速器和小齒輪帶動筒體和齒輪圈的轉動。物料通過磨機的入口端進入進料裝置，隨中空螺旋的運動勻速進入磨機的**倉。該倉內附有波紋襯板，能夠有效地減輕物料間的摩擦，同時襯板內還裝有不同規格尺寸的磨球，由工作人員根據實際工作需要進行選擇。當筒體轉動時，鋼球會在磨機旋轉作用力和反向作用力的影響下做勻速直線運動，一直向下滑動。此外，在上述兩種作用力的影響下，鋼球會與筒體產生一定的摩擦力，鋼球隨筒體軸心作公轉運動，使它帖附近筒體襯板上被筒體帶走，當上升至一定高度時后，介質由于自重而呈拋物線落下或泄落而下從而將筒體內的物料磨碎。物料在完成粗磨后，便由**倉轉入第二倉，該倉的摩擦力較**倉更小，能夠?qū)⑽锪夏サ酶?、更精細。第二倉內鑲有平襯板，當研磨結束后，由卸料箅板排出粉狀物料。

　　2.3 球磨機的分型

　　溢流型球磨機：此類磨機在筒體的旋轉作用下將磨碎后的物料灑向機體右側，*后使成品從空軸頸溢流而出。其磨料加工過程較為緊湊，實現了分級作業，有效減少了磨礦循環負荷量。格子型球磨機：這種球磨機的排料口端設有專門的格子板，由若干扇形孔板組合而成，其上下端的寬度略有差異。其中，上端的寬度較大，一般為7mm-20mm。在實際加工過程中，工作人員通過格子板之間的空隙將加工料放入，然后借助物料的上舉作用力將物料、提升至空中，再經過錐形塊而向右至中空軸頸排出機外。

　　風力排料球磨機：物料從入料口喂入球磨機后，先隨著磨機做回轉運動進入**倉，經過一系列沖擊與摩擦后向右移至物料磨損的其他倉內，進行進一步深加工。管路系統中主要包括除塵器、風機進口、選粉機等。當風力系統處于工作狀態時，球磨機的機體內部氣壓也隨之降至，*后達到低負壓狀態。當磨細的物料隨著磨機的轉動成松散狀，并隨著風力從出料口進入管道系統，由選粉器將粗顆粒分離后再送入球磨機進口，細粉由分離器分離回收，氣體由風機排入大氣。
